ABB MISTRAL65 36M 3x12 rozvodnice na povrch IP65 /1SLM006501A1206/

Popis zboží ABB MISTRAL65 36M 3x12 rozvodnice na povrch IP65 /1SLM006501A1206/

Roznodnice IP65 36M ABB MISTRAL65

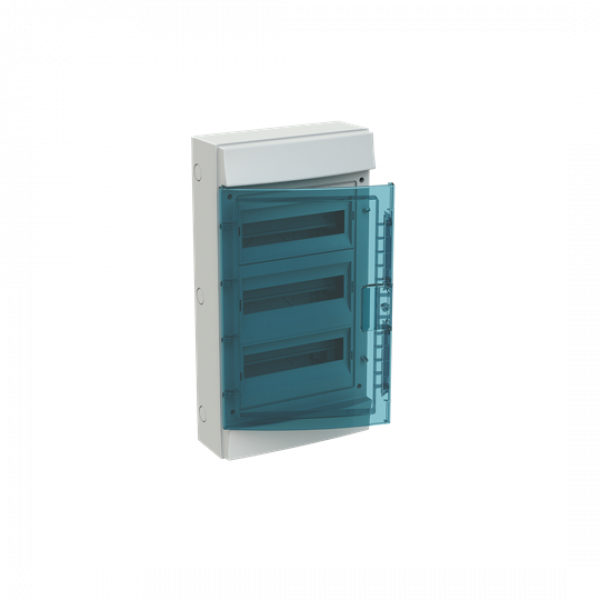

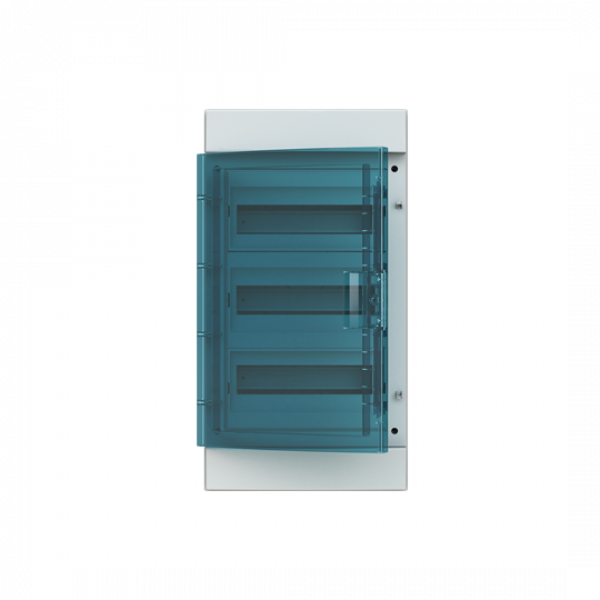

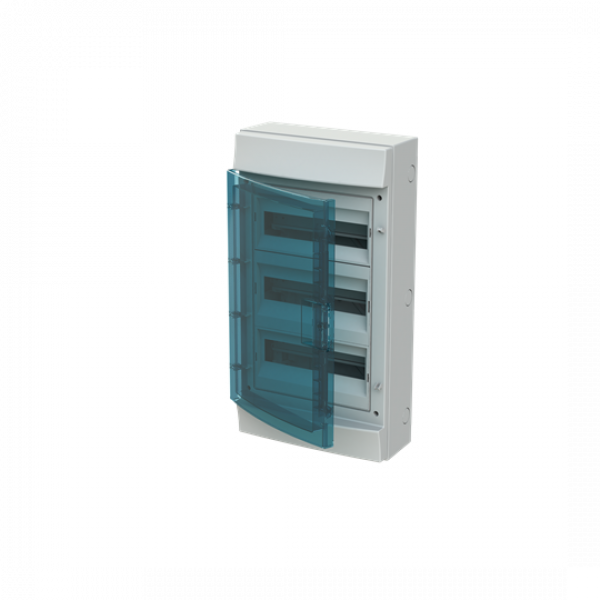

Rozvodnice pro montáž na povrch, 36 Modulů (12x3), plastová průhledná dvířka, krytí IP65, řada Mistral65, včetně svorek N+PE (21 + 21).

Funkčnost v kombinaci s jednoduchou montáží – „vše v jednom“

Vytříbený design je charakterizován některými zvláštnostmi. Například dokonalou symetrií, která umožňuje otočit buď celou rozvodnici, nebo jen přední kryt (panel), a snadno tak měnit stranu otevírání dvířek.

Efektivita, bezpečnost, jednoduchost, integrace do portfolia ostatních výrobkových skupin ABB, to je nová typová řada rozvodnic System pro E comfort MISTRAL®.
Navazuje na dlouholeté zkušenosti firmy ABB v oblasti distribuce elektrické energie a na širokou výrobkovou základnu přístrojů pro ochranu, řízení, monitorování, měření a úsporu energie. Tyto inovativní rozvodnice doplňují rozsáhlý sortiment výrobků pro průmyslový, komerční a obytný sektor.
Rozvodnice MISTRAL vznikly jako výsledek trvalého výzkumu a snahy uspokojovat potřeby jak elektroinstalatérů, tak i koncových uživatelů.

System pro E comfort MISTRAL65

Rozvodnice jsou svým stupněm krytí IP 65 určeny pro montáž do prostředí, kde je vyžadována ochrana proti vniknutí prachu nebo proti stříkající vodě.
Řada sestává z rozvodnic pro montáž na povrch rovněž s obsahem od 4 do 72 modulů s průhlednými a neprůhlednými dvířky.
Konstrukce se vyznačuje některými unikátními vlastnostmi, například u víceřadých rozvodnic lze měnit nejen hloubku přístrojových DIN-lišt ale i jejich vzdálenost v rozmezí 125–150 mm. Pro vedení vodičů je v rozvodnicích velký prostor jak pod DIN-lištami, tak i na bocích skříňky, kde jsou připraveny kabelové příchytky i očka na případné použití vázacích pásků.

Technické parametry

• Počet modulů: 36+3
• Počet řad: 3

• Svorkovnice N+PE: 26 + 26 svorek
• Rozměry (Š x V x H) v mm: 320 x 600 x 155
• Barva: RAL 7035 šedá
• Typ dvířek: Průhledná
• Třída ochrany: II
• Požární odolnost: GWT 650°C
• Materiál: termoplast
• Odolnost vůči mechanickým rázům: IK09
• Odolnost vůči mechanickým rázům (otvory k vylomení): IK08
• Instalační teplota: -25°C/ +60°C
• Odolnost vůči působení tepla: BPT 70°C
• Krytí IP: IP65
• Maximální vyzářený výkon: 51 W
• Maximální proud: 125A
• Vyjímatelný rám: ano
• Rozšíření o modul na řadu: ano
• Instalace kompaktních jističů: ano
• Středová vzdálenost lišt DIN: 150 - 125 (mm)
• Materiál neobsahující halogeny: ano
• Vzhled kabelového vstupu: hladká čela

Rozvodnice jsou vyráběny z plně recyklovatelného termoplastu bez obsahu halogenů.
Jejich design zjednodušuje a urychluje práci elektroinstalatérů a dává jim možnost instalovat funkční, přehledný a elegantní rozváděč.
Prázdné skříňky jsou certifikovány dle ČSN EN 62208 ed.2:2012, což usnadňuje ověření souladu návrhu rozvodnice s normou ČSN EN 61439 3.
Rozvodnice byly odzkoušeny jako úplný kryt dle normy ČSN EN 60670-24.
