Eldon MAS0202015R5 ocelový rozvaděč 200x200x155mm

Popis zboží Eldon MAS0202015R5 ocelový rozvaděč 200x200x155mm

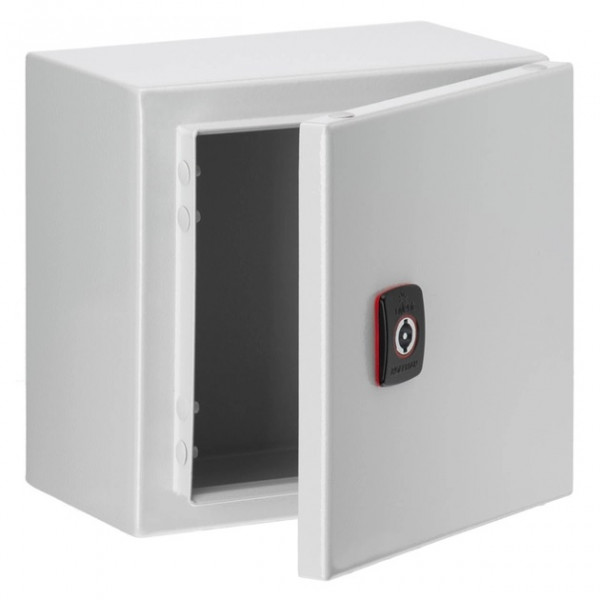

Ocelový rozvaděč MAS0202015R5

Kompaktní nástěnné jednodveřové skříně z měkké oceli MAS, se stupněm krytí IP 66, jsou běžně k dispozici v různých velikostech. Tato řada skříní je ideální pro celou řadu různých použití. Do skříně se nemůže dostat voda a prach a je tak eliminováno riziko selhání součásti a zbytečných prostojů.

Technické parametry:

Výška: 200 mm
Šířka: 200 mm
Hloubka: 155 mm
Krytí: IP 66
Povrch: strukturovaný práškový lak RAL 7035

Materiál:

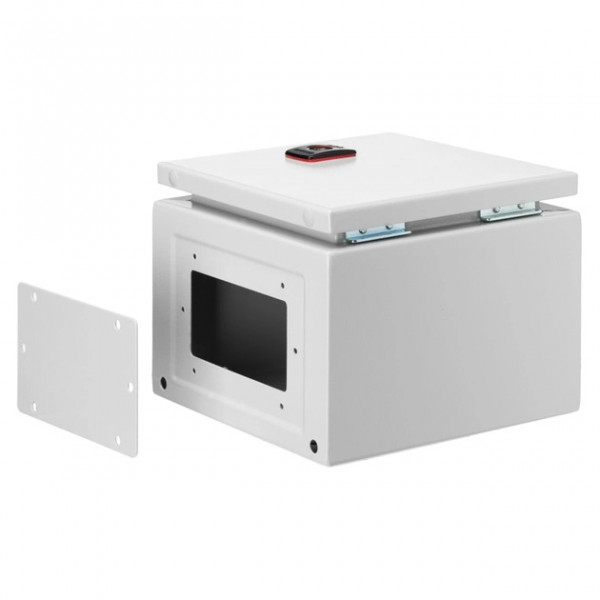

Tělo: 1,2 mm ocel pro skříně o hloubce 155 mm / 1,4 mm pro skříně o hloubce 210 nebo 260 mm / 1,5 mm pro skříně o hloubce 300 nebo 400 mm, nebo o hloubce a šířce 1000 mm a větší. Vývodková deska: 1,4 mm měkká ocel. Dveře: 1,2 mm měkká ocel / 1,5 mm pro skříně s výškou nebo šířkou 500 mm nebo více / 2 mm pro skříně s výškou nebo šířkou 800 mm nebo více. Montážní deska: 2 mm pozinkovaná ocel.

Tělo:

Ohýbané se švovými sváry. Čtyři otvory o průměru 8,5 mm pro upevnění na stěnu v prohlubních o průměru 20,4 mm × 2 mm umožňujících proudění vzduchu kolem zadní části skříně.

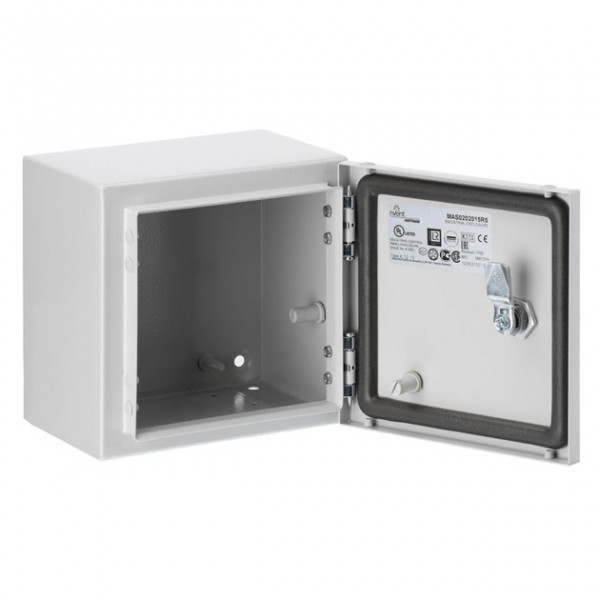

Dveře:

Montuje se na povrch se 130° otevíráním. Skryté odnímatelné panty se záchytným kolíkem. Panty lze montovat tak, aby bylo možné levostranné i pravostranné otevírání. Na vnitřní straně dveří se nachází navařené svorníky pro montáž dveřních profilů MMDP. Těsnost zajišťuje vstřikované jednodílné polyuretanové těsnění.

Zámek:

Přizpůsobený oboustranný zámek pro snadné otevírání dveří. Oboustranná 3 mm zámková vložka a 90° pohyblivost.

Montážní deska:

Pro snadné horizontální umístění příslušenství je montážní panel vertikálně označen v 10 mm intervalech. Nahoře a dole jsou otvory usnadňující upevnění kabelů. Upevněný na tlakově přivařených čepech M8 k zadní straně skříně.
