ENSTO SLIP12.1 propichovací svorka 10-95/1,5-50

Popis zboží ENSTO SLIP12.1 propichovací svorka 10-95/1,5-50

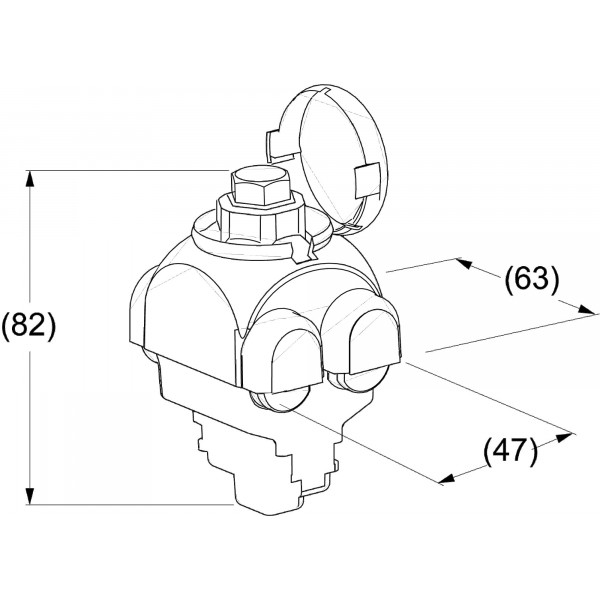

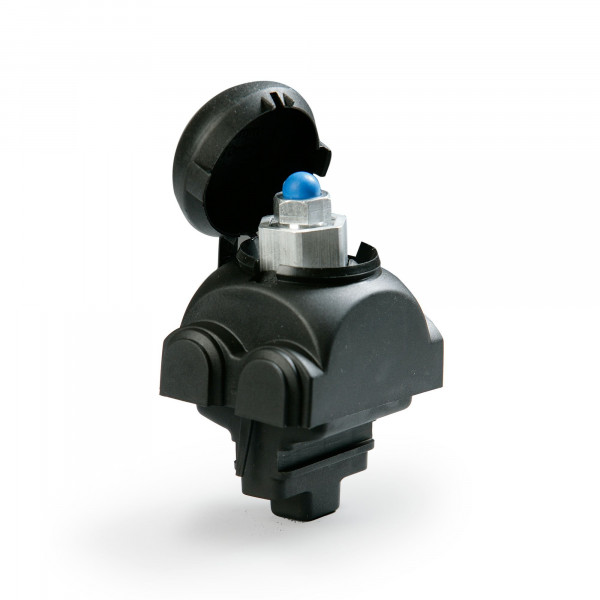

Proudová svorka propichovací SLIP 12.1

Pro proudové spojení izolovaných Al/Cu vodičů a izolovaných Al/Cu vodičů. Svorka má trhací hlavu. Barevné značení – modrý terčík na trhací hlavě.

Technické údaje

Utahovací moment: 21 - 26 Nm
Průměr vodiče: 3,0-16,0 mm
Odbočný izolovaný vodič: 1,5 - 50 mm2 Al/Cu
Hlavní izolovaný vodič: 10 – 95 mm2 Al/Cu
Šroub: M8 x 50

Použití: Pro proudové spojení izolovaných Al/Cu vodičů a izolovaných Al/Cu vodičů do 1000 V AC. Konstrukce svorky dovoluje montáţ pod napětím bez nutnosti odizolovávat vodič odbočky.

Konstrukce: Část Materiál
Tělo svorky Pocínovaná hliníková slitina odolná korozi
Pruţné části Nerezová pruţinová ocel
Šroub Žárově pozinkovaná ocel, trhací hlava 13 mm
Kryt Umělá hmota odolávající vlivům počasí a UV záření
Kontaktní plocha se zuby je ošetřena kontaktní pastou.

Montáž: Svorka se nasazuje na vodič vždy šroubem nahoru. Krytky vstupních otvorů svorky sejměte podle směru výstupu vodičů. Otevřete horní víčko a povolujte šroub až do okamžiku, kdy je možné vložit vodič do svorky. Vodič v drážce srovnejte podle podélné osy drážky. Svorku přidržte na spodní straně přidržovacím klíčem ST34. Následně šroub utahujte 13 mm klíčem tak dlouho, až se hlava šroubu utrhne. Zavřete horní víčko. Stejně postupujte i u dalšího vodiče.

Potřebné nářadí: Utahovací klíč CT164 (13/ 17 mm) a přidrţovací klíč ST34.

Údržba: Nejsou zvláštní požadavky na údržbu. Jednou zakousnutá svorka se nesmí povolovat. Nová svorka se dává vždy na jiné místo . Použitá svorka se nesmí více používat.
