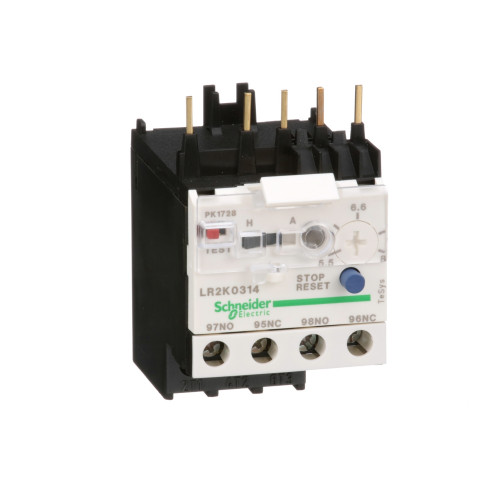

Schneider Electric LR2K0314 jisticí nadproudové relé 5,5...8A - třída 10A
- Výrobce:
- Kód zboží: 43350
- EAN: 3389110230574
- Dostupnost: skladem 1 ks
- Původní cena: 1 076,90 Kč
-
Po slevě s DPH: 649,77 Kč
- Cena bez DPH: 537,00 Kč
Popis zboží Schneider Electric LR2K0314 jisticí nadproudové relé 5,5...8A - třída 10A
Nadproudové relé LR2K0314
| řada | TeSys |
|---|---|
| označení výrobku | TeSys LRK |
| typ produktu nebo součásti | Rozdílové jistící nadproudové relé |
| označení přístroje | LR2K |
| použití relé | Ochrana motoru |
| kompatibilita výrobku | LC7K LC1K LP4K LP1K |
| typ sítě | DC AC |
| trída spoušte | Třída 10A podle IEC 60947-4-1 |
| Nastavení rozsahu nadproudové ochrany | 5,5…8 A |
| [Ui] jmenovité izolační napětí | Výkonový obvod: 690 V podle BS 4941 Výkonový obvod: 690 V podle IEC 60947 Výkonový obvod: 750 V podle VDE 0110 skupina C Výkonový obvod: 600 V podle CSA C22.2 č. 14 |
| frekvence sítě | <= 400 Hz |
|---|---|
| montážní držák | Pod stykačem Deska, se specifickým příslušenstvím Lišta, se specifickým příslušenstvím |
| Složení pomocného kontaktu | 1 Z + 1 V |
| [Ith] jmenovitý tepelný proud | 6 A pro signalizační obvod |
| [Ue] jmenovité pracovní napětí | <= 690 V pro výkonový obvod 690 V AC AC-15 pro signalizační obvod 250 V DC DC-13 pro signalizační obvod |
| jmenovitý proud pojistky | 6 A gG pro signalizační obvod podle VDE 0660 6 A gG pro signalizační obvod podle IEC 60947 |
| [Uimp] jmenovité impulzní výdržné napětí | 6 kV |
| Ztrátový výkon na pól | 2 W |
| Citlivost na fáz.poruchu | Ano podle IEC 60947-4-1 |
| místní signalizace | Signalizace vypnutí poruchou (žlutá) |
| typ ovládání | Červená tlačítko: funkce "test vypnutí (poruchou)" Modrá tlačítko: stop a manuální reset přepínač: manuálně nebo automaticky reset |
| připojení - svorky | Šroubové svorky 1 kabel(y) 1,5…4 mm²pevný Šroubové svorky 2 kabel(y) 1,5…4 mm²pevný Šroubové svorky 1 kabel(y) 0,75…4 mm²ohebný bez kabelové koncovky Šroubové svorky 2 kabel(y) 0,75…4 mm²ohebný bez kabelové koncovky Šroubové svorky 1 kabel(y) 0,34…2,5 mm²ohebný s kabelovou koncovkou Šroubové svorky 2 kabel(y) 0,34…1,5 mm²ohebný s kabelovou koncovkou |
| kroutící moment | 1,3 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2 1,3 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm |
| výška | 58 mm |
| šířka | 45 mm |
| hloubka | 65 mm |
| hmotnost přístroje | 0,145 kg |
